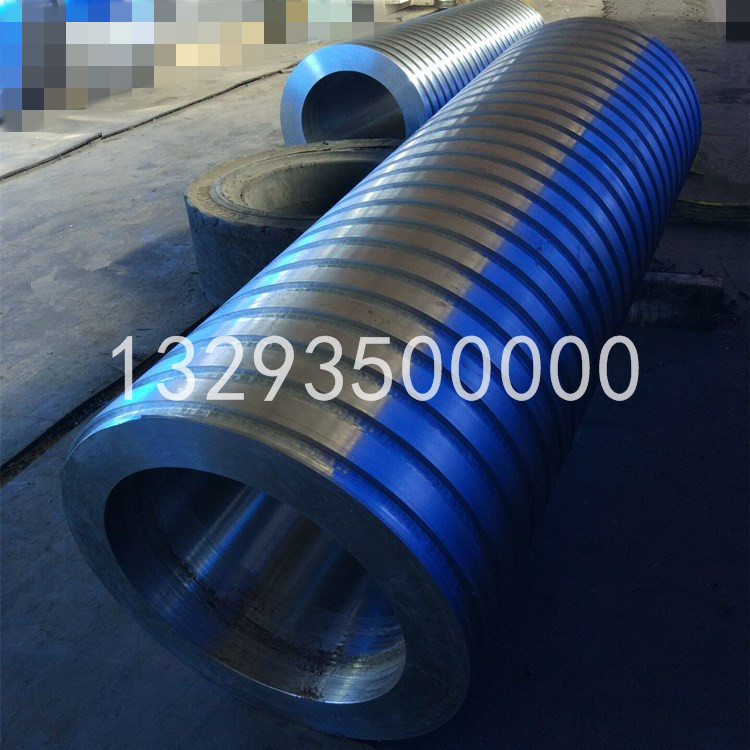

42CrMo筒體鍛件超標缺陷分析與改進措施

發布時間：2021-05-29 人氣：

42CrMo材料強度高，韌性和淬透性好,淬火變形小，無明顯的回火脆性,在調質處理后有較高的疲勞極限和抗多次沖擊能力且低溫沖擊韌性良好，一直被廣泛應用于工業生產領域。
在生產一批次42CrMo筒體鍛件時，按工藝要求在粗加工工序結束后對鍛件進行超聲檢測，

發現其中某一鍛件在靠近冒口端位置存在超標缺陷,導致該鍛件無法正常使用。為找出造成超標缺陷的原因并提出相應改進措施，對該筒體鍛件缺陷部位進行了解剖分析。
試樣制取及檢測方法
42CrMo筒體鍛件制造流程為:EBT電爐冶煉→LF精煉→真空碳脫氧→真空澆注→鋼錠壓鉗口、倒棱→鐓粗→沖孔→拔長→擴孔→精整毛坯→機加工→超聲檢測→熱處理。在機加工工序結束后進行超聲檢測，發現在鍛件上距冒口端500 mm范圍內，徑向深度（160 -250)mm的環帶內存在密集型缺陷，***大參考當量04. 7 nrni,而標準要求***大缺陷當量不大于02 mm。
在鍛件冒口端缺陷部位切取厚20mm的低倍試樣，銑平后進行低倍熱酸蝕試驗和斷口試驗，觀察試樣的宏觀形貌。在宏觀缺陷部位切取20 mm x 20 mm x 20 mm的金相試樣，經處理后，在金相顯微鏡下觀察組織形貌。利用KYKY2800 型掃描電鏡對金相試樣缺陷部位進行觀察分析，使用能譜分析儀觀察裂紋痕跡

宏觀分析
試樣低倍酸浸宏觀形貌，在試塊上存在多條微小裂紋，且大致呈平行分布。未發現氣孔、疏松和偏析等其他缺陷。
將低倍試塊中間沿缺陷背面開槽壓斷,斷口形貌可以看出，斷口為結晶狀，上面分布著許多黑色的小孔洞類缺陷。從缺陷的分布和特怔看來,排除氣孔缺陷的可能。取斷片進行調質處理,處理后在中間開槽斷，斷口明性變形明顯，為纖維狀，但上面仍然分布著顏色較深的點狀和孔洞缺陷，故可排除白點缺陷的可能。
金相分析
在低倍缺陷處取金相試樣進行顯微組織分析。試樣經磨制、拋光后在金相顯微鏡下進行觀察，發現裂紋缺陷為夾雜物缺陷，其***部位及周圍存在大量氧化物夾雜。用4%硝酸酒精溶液腐蝕后，在金相顯微鏡下觀察，忒樣的組織為貝氏體，晶粒度為7級，組織正常，試樣的金相敁微組織形貌。
掃描電鏡及能譜分析
在斷口試塊缺陷處取樣進行電鏡分析，缺陷部位組織形貌見脅出，孔洞缺陷為開裂的裂紋面,其他區域斷裂形式為解理斷裂: 將裂紋處放大看出開裂面上聚集著大量的顆粒狀夾雜物。
為明確開裂面上夾雜物的性質,利用掃描電鏡對所發現的裂紋和夾雜物進行能譜分析。分別對夾雜物區域、夾雜物附近、正常斷裂區和裂紋邊緣進行半定量成分分析。
缺陷成因分析
從試驗分析結果可知，筒體鍛件冒口部位的超標缺陷為大型氧化鋁和氧化鈦夾雜物以及夾雜物造成的裂紋。
該筒體鍛件冶煉過程中主要采用鋁脫氧，生成的脫氧產物以氧化鋁類為主。另外,為了達到鍛件力學性能的要求,冶煉出鋼前加人約0.030% 的鈦,在真空澆注倒屮間包的過程中鋼水與大氣接觸,造成鋼水中的鈦氧化，產生氧化鈦類夾雜。此外，該爐鋼水生產時采用了較大沏號的中間包，而精煉包熔煉鋼水噸位較小,倒包過程中熱損失較大并且鋼水與精煉渣劇烈混沖，渣子未完全上浮即達到開澆溫度的下限，使精煉渣隨鋼水澆注至鋼錠模中，***終殘留在鋼錠冒口線以下的部位，導致鍛造的筒體出現環狀密集型超標缺陷。
冒口區存在的氧化鋁類和氧化鈦類脆性夾雜物與基體的物性及力學性能差別較大，在受力變形過程中脆性夾雜物不能隨金屬相應變形，變形大的鋼基體就會在變形小的夾雜物周圍產生塑性流動，其連接處出現應力集中，產生微裂紋。在鍛件塑性變形過程中，脆性的氧化鋁類和氧化鈦類夾雜物沿主變形方向被打碎，因此在宏觀形貌上出現了近似平行的夾雜物裂紋痕跡。
改進措施
大型夾雜物和夾雜物裂紋是引起該筒體鍛件缺陷超標的主要原因，而夾雜物是在鋼錠澆注過程出現的。針對該問題提出改進措施：
(1) 在真空澆注時，對于噸位較小的鋼包，盡量采用小型號的中間包，避免倒包過程中溫度損失過多，導致澆注溫度偏低，影響鋼水流動和夾雜物上浮；
(2) 適當提髙鋼水的出鋼溫度，保證鋼水進 入中間包后距離澆注溫度上限有10T的富余量。這樣有利于倒包后鋼中夾雜物順利上浮到表面；
(3) 在真空澆注到冒口部位后，適當降低澆注速度，避免精煉渣澆注到鋼錠模中。
